GF JRGUSIT vanne de distribution LegioStop LegioStop DN50-32
Détails et variantes du produit
Dimensions
| Item_UOM | St. |
|---|---|
| Article Unité Hauteur | 175 |
| Article Unité Longueur | 118 |
| Article Unité Largeur | 132.5 |
| Article Poids unitaire | 2,25 |

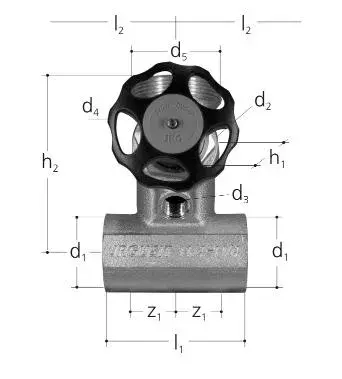

Measurements
| Filetage femelle Rp1 | 2 |
|---|---|
| Mesure Z d | 50 |
| Filetage femelle Rp3 | 3/8 |
| Mesure Z h1 | 98 |
| Filetage cylindrique G2 | 1 1/4 |
| Longueur (l2) | 170 |
| z1 | 35 |
| Z Measurement d4 | 70 |
| Longueur (l1) | 118 |
| Mesure Z h2 | 140 |
Packaging
| Field | PL1 |
|---|---|
| Emballage GTIN | 06414900116176 |
| Hauteur d'emballage | 180 |
| Largeur d'emballage | 250 |
| Longueur de l'emballage | 350 |
| Matériau d'emballage (numéro) | 04 |
| Matériel d'emballage (court) | PELD |
| Poids de l'emballage | 2,278 |
| Quantité d'emballage | 1 |
| Type d'emballage | Pouch |
| Volume d'emballage | 0,01575 |
Product code
| Item no GF | 350895911 |
|---|---|
| Item no EAN | 7613263009227 |
| Item no GTIN | 07613263009227 |
