GF JRGUMAT vanne thermostatique 3100 3100 DN15 (50°C)
Détails et variantes du produit
Dimensions
| Article Unité Longueur | 169 |
|---|---|
| Article Unité Hauteur | 73 |
| Item_UOM | St. |
| Article Poids unitaire | 1,03 |
| Article Unité Largeur | 106 |

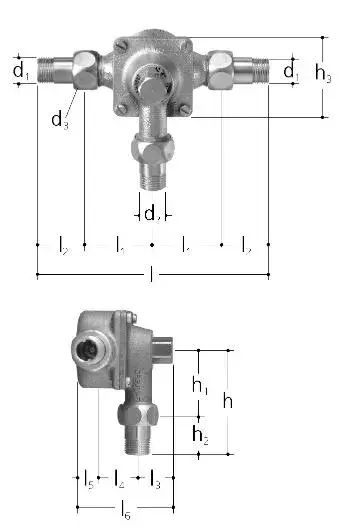

Measurements
| Longueur (l1) | 50 |
|---|---|
| FILETAGE MÂLE R1 | 1/2 |
| Mesure Z h1 | 50 |
| Filetage cylindrique G3 | 3/4 |
| LONGUEUR_L | 168 |
| Z Mesure h | 75 |
| Longueur (l2) | 29 |
| Filetage mâle R2 | 1/2 |
| Mesure Z h2 | 25 |
| Longueur (l3) | 26 |
| Mesure Z d | 15 |
| Mesure Z h3 | 60 |
Packaging
| Field | PL1 |
|---|---|
| Emballage GTIN | 06414900057493 |
| Hauteur d'emballage | 100 |
| Largeur d'emballage | 200 |
| Longueur de l'emballage | 250 |
| Matériau d'emballage (numéro) | 04 |
| Matériel d'emballage (court) | PELD |
| Poids de l'emballage | 1,044 |
| Quantité d'emballage | 1 |
| Type d'emballage | Pouch |
| Volume d'emballage | 0,005 |
Product code
| Item no EAN | 7613263101877 |
|---|---|
| Item no GTIN | 07613263101877 |
| Item no GF | 350281421 |
